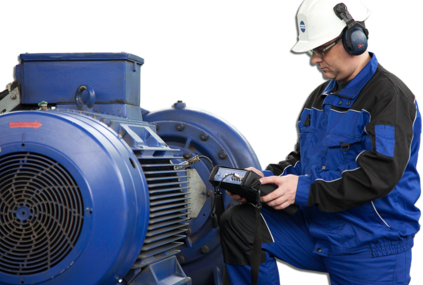

PRE5140
El PRE5140 es un analizador de vibraciones de 4 canales diseñado para la evaluación avanzada del estado de maquinaria industrial. Su capacidad para medir, registrar y analizar vibraciones en tiempo real, junto con herramientas de equilibrado dinámico y diagnóstico predictivo, lo convierten en una solución integral para la implementación de estrategias de mantenimiento predictivo basadas en vibraciones.
Este equipo destaca por su precisión en la detección temprana de fallos mecánicos, permitiendo anticiparse a problemas en motores, rodamientos y otros componentes críticos. Además, su compatibilidad con múltiples sensores y accesorios lo hace ideal para un análisis exhaustivo de maquinaria en entornos industriales exigentes.
El PRE5140, junto con su software predictivo PRE5140-SW, forma parte del paquete PrediPack Expert, una solución completa que optimiza la gestión y el análisis de vibraciones mediante una plataforma avanzada de diagnóstico y monitorización continua.
Características principales del PRE5140
El PRE5140 combina la potencia del análisis de vibraciones con herramientas avanzadas de diagnóstico, integrando múltiples tecnologías predictivas en una plataforma compacta y portátil.
Diseño ergonómico y capacidad portátil
- Analizador de vibraciones de 4 canales, optimizado para mediciones simultáneas en campo.
- Pantalla LCD de 8.5” con resolución 800×600, que permite visualizar espectros y frecuencias de fallos de manera clara y detallada.
- Batería de larga duración (más de 5 horas continuas de medición), ideal para inspecciones prolongadas sin necesidad de recarga frecuente.
- Peso de 2,5 kg y dimensiones compactas (280 x 205 x 55 mm), facilitando su transporte y uso en entornos industriales adversos.
- Carcasa de aluminio de alta resistencia, garantizando durabilidad en entornos hostiles.
Análisis de vibraciones en vivo y reprocesado
- Registro simultáneo de datos en 4 canales de vibración y 4 canales de proceso (temperatura, presión, etc.).
- Pruebas de impacto y análisis FRF (Frequency Response Function) para evaluar la respuesta estructural de la maquinaria.
- Diagnóstico de fallos en rodamientos mediante análisis DEMOD – ENVELOPE, asegurando la detección temprana del desgaste.
- Capacidad de análisis de maquinaria de velocidad ultra baja, garantizando precisión en equipos con bajas RPM.
- Espectros FFT de hasta 25.600 líneas de resolución, ofreciendo una precisión superior en el análisis de vibraciones.
Funcionalidades avanzadas para diagnóstico predictivo
- Equilibrado dinámico en uno y dos planos, con algoritmos de ajuste automático y reporte de calidad de balanceo según ISO1940.
- Análisis de fase y órdenes en maquinaria rotativa, permitiendo un diagnóstico detallado de fallos mecánicos.
- Monitorización en tiempo real de aceleración, velocidad y desplazamiento, con escalado configurable en unidades métricas o imperiales.
- Evaluación de la lubricación, permitiendo detectar problemas de fricción y evitar fallos por lubricación deficiente.
- Estetoscopio digital, facilitando la escucha de sonidos anómalos en rodamientos y otros componentes críticos.
- Análisis de ruido en tercios de octava, con funciones avanzadas para medición acústica en entornos industriales.
- Grabación de señal directa con frecuencia de muestreo de hasta 196 kHz, permitiendo un análisis posterior detallado.
Software PRE5140-SW: Gestión y diagnóstico predictivo
El PRE5140-SW es una plataforma de análisis avanzada que complementa el PRE5140, permitiendo una gestión eficiente de datos de vibraciones y su integración con otras técnicas predictivas.
Funcionalidades clave del software
- Gestión de rutas de inspección, optimizando la toma de datos para mantenimiento predictivo.
- Herramientas avanzadas de análisis de vibraciones, con algoritmos de detección de fallos mecánicos en rodamientos, engranajes y motores eléctricos.
- Compatibilidad con tecnologías complementarias, como termografía, ultrasonidos, análisis de aceites y monitoreo de motores eléctricos.
- Acceso remoto y almacenamiento compartido, permitiendo la colaboración entre equipos de mantenimiento.
- Integración con sistemas de medida en continuo, asegurando una monitorización constante del estado de la maquinaria.
Beneficios del mantenimiento predictivo con PRE5140
El uso del PRE5140 en mantenimiento predictivo maximiza la eficiencia operativa de las plantas industriales, reduciendo costes de mantenimiento y mejorando la confiabilidad de los equipos.
Reducción del tiempo de inactividad y fallos inesperados
- Detección temprana de anomalías en vibraciones mecánicas, evitando fallos prematuros.
- Planificación eficiente del mantenimiento, reduciendo intervenciones innecesarias.
- Disminución de costes operativos, al minimizar las reparaciones correctivas.
Mayor precisión en el diagnóstico de maquinaria industrial
- Análisis detallado de rodamientos, engranajes y motores eléctricos.
- Medición precisa de alineación y lubricación en maquinaria rotativa.
- Capacidad de análisis en velocidades ultra bajas, asegurando el monitoreo de maquinaria crítica.
Optimización del rendimiento y vida útil de los equipos
- Minimización del desgaste mecánico, asegurando un funcionamiento eficiente.
- Mayor seguridad operativa, reduciendo el riesgo de fallos imprevistos.
- Compatibilidad con estrategias de mantenimiento 4.0, integrándose en entornos digitales.
Comparativa del PRE5140 con otros analizadores de vibraciones
El PRE5140 es una solución de alto rendimiento, diferenciándose de otros analizadores de vibraciones en el mercado.
PRE5140 vs. modelos convencionales
- Mayor resolución en análisis de espectros, con hasta 25.600 líneas FFT.
- Diagnóstico en campo sin necesidad de procesamiento externo, optimizando la respuesta del equipo de mantenimiento.
- Mejor integración con software de mantenimiento predictivo, facilitando la gestión de datos históricos.
Diferencias con otros sistemas de mantenimiento predictivo
- Evaluación inmediata en planta, sin necesidad de instalaciones permanentes.
- Compatibilidad con múltiples tecnologías de análisis, incluyendo ultrasonidos y termografía.
- Plataforma de software optimizada, capaz de manejar grandes volúmenes de datos predictivos.
Consejos para la compra y mantenimiento del PRE5140
Para aprovechar al máximo el PRE5140, es recomendable seguir estas buenas prácticas.
Evaluación de necesidades antes de la compra
- Determinar el tipo de maquinaria y procesos donde se aplicará el análisis de vibraciones.
- Considerar la frecuencia de uso y volumen de equipos a diagnosticar.
- Revisar la compatibilidad del PRE5140 con otros sistemas de monitoreo industrial.
Capacitación del personal técnico
- Formación en el uso del equipo y la interpretación de datos de vibraciones.
- Acceso a manuales y soporte técnico especializado.
- Capacitación en el uso del software PRE5140-SW para un análisis más profundo.
Mantenimiento y actualizaciones del equipo
- Calibraciones periódicas para garantizar mediciones precisas.
- Actualización del software, asegurando acceso a las últimas mejoras de análisis.
- Almacenamiento adecuado, protegiendo el equipo y sus sensores.
El PRE5140 es una solución avanzada para mantenimiento predictivo basado en vibraciones, permitiendo detectar fallos de manera precisa y optimizar la eficiencia operativa en cualquier sector industrial.
—————————-
Este equipo es ideal para analistas de maquinaria que requieran toda la potencia de diagnóstico en campo para diagnósticos inmediatos.
El colector analizador PRE5140 incluye:
- Toma de datos en rutas preprogramadas de inspección predictiva
- Diagnóstico avanzado en campoEquilibrado en campo en uno o dos planosRegistrador de ondas en 4 canales
- Registro de arranques y paradas
- Estetoscopio
- Control de la lubricación
- Funciones específicas para la medida de sonido
- Diagnóstico automático inmediato en campo
El software PRE5140-SW incluye:
- Gestión de las rutas de inspección y toma de datos
- Potentes herramientas para el diagnóstico predictivo de la información de la vibración
- Integración de otras técnicas predictivas: Termografía, ultrasonidos, análisis de aceites, análisis de motores eléctricos, inspecciones visuales…
- Soluciones en red multipuesto a un coste extremadamente competitivoHerramientas avanzadas de diagnóstico para turbomaquinaria
- Compatibilidad con sistemas de medida en continuo
Funciones
El analizador PRE5140 incluye las siguientes funciones en campo:
- Registro en 4 canales
- Análisis de vibración en vivo
- Análisis de vibración reprocesada
- Registro de arranques y paradas de maquinaria
- Prueba de impacto, FRF
- Evaluación de la lubricación
- Diagnóstico de fallos en rodamientos
- Análisis de maquinaria muy lenta
- Análisis de ruido, en tercios de octava
- Escucha de sonidos (estetoscopio)
- Diagnóstico automático
- Equilibrado en campo en uno o dos planos
Preditec/IRM le ayuda mediante un formulario a seleccionar su equipo, pinche aquí, para acceder al cuestionario.
El colector analizador PRE5140 junto con el software predictivo PRE5140SW son la base tecnológica del paquete de implantación del mantenimiento predictivo basado en vibraciones PrediPack Expert.
Especificaciones
Inputs:
Dynamic Channels (AC)
- Number of synchronous parallel channels (AC): 4 AC
- Frequency range: max 76800 Hz (196 kHz sampling frequency)
- Input range: +/- 12V (only one range, no gains)
- Measurement timing: fully synchronous
- A/D Resolution: 24 bit input, 64 bit double floating point internal precision
(no gain procedures used !) - Dynamic range: 120 dB
- Channel configuration: voltage or ICP (individually for every channel)
- Input protection: up to 30 V
- Input impedance: 100 kOhm
- Input type: acceleration, velocity, displacement, any non-vibration AC voltage
- Integration: single, double fully digital integration
- 2D Processing: axis rotation according sensor mounting
- Accuracy: < 0.5 %
- ICP drive: 18 V, 3.8 mA
- High pass filter: 1Hz -12800 Hz (user definition)
- Low pass filter: 25Hz -76800 Hz (user definition)
- Connector: Binder 712 series
Tacho Channel
- Number: 1 independent tacho input
- Speed range: 0,8 Hz – 1000 Hz
- Input impedance: 80 kOhm
- Input type: voltage
- Input range: + 10V (only one range, no gains)
- +/-30V (tacho signal + DC) with optional tacho signal converter
- Accuracy: <0.5 %
- Trigger level: 0.1 -9.9 V, user defined
- Input protection: up to 48 V
- Connector: Binder 712 series
Static Channels (DC or 4-20mA)
- Number: 4 DC or 4-20mA (has to be specified in order)
- Input range: +/- 24 V or 4-20mA
- Input impedance: 100kOhm (VDC), 250 Ohm (4-20mADC)
- A/D Resolution: 12 bit input
- Accuracy: 0.1% fsd
- Input protection: up to 30 V
Measurement Functions
- Data Analysis Speed: 0.25 sec for 25600 lines FFT spectrum
- Amplitude Units: Metric, Imperial (English) or user programmable
- Frequency Units: Hz, CPS, RPM, CPM, Orders
- Amplitude scale: Acceleration, Velocity, Displacement, User defined
- Scaling: Linear or Log, both X and Y axes
- Cursor: Single (optional Harmonic, Sideband)
- Triggering: free run, tacho, amplitude (positive or negative), external (voltage)
- Signal Range: full, No Auto ranging
- Data acquisition: TRUE RMS, TRUE PEAK, TRUE PEAK-PEAK overall or band values user defined high and low pass filters for band measurement time waveforms (65 536 samples max) real-time FFT
- 3D graphs ( waterfall, cascade) order analysis
- Amplitude + phase values on speed frequency speed measurement process static DC or 4-20mA values
- Envelope demodulation
- ACMT procedure for low speed machines bearings
- Time waveform samples: 256 – 65536
- Waveform length: max 1024sec
- Spectrum ranges: 25 – 76800 Hz
- Spectrum lines: 100 – 25600
- Spectrum Peaks listing: yes
- Spectrum units: RMS, 0-P and P-P
- Windows: Rectangular, Hanning, Exponential, Transient
- Order analysis parameters: 1/2 – 10th order
- Averaging: 1-255
- Overlap: yes
- Smax, Gap and Centerline displays for proximity sensors: yes
Recording:
- Sampling frequency: user defined in range 64Hz – 196 kHz
- Record length example: 3 GB for 1 hour record with 64kHz sampling (4ch AC+4ch DC+1ch tacho signal)( 160GB memory enables over 50 hours of full 64kHz recording)
Balancing:
- Planes: 1 or 2
- Balancing Advisor for automatic fault detection: yes
- Balancing Quality factor according ISO1940: yes
- Balancing vector graph for balancing process reporting: yes
- Balancing Report: yes
- Trim function: yes
- Vector split (e.g. to blades positions): yes
- Manual entry: yes
- Intuitive graphic user interface: yes
- Trial mass: get out or leave in
General:
- Processor: Atom 1.6 GHz
- RAM: 1 GB
- Display: LCD colour 174 x 127 mm (8.5” diagonal), 800×600 resolution
- Memory: 120 GB
- Interface: USB
- Powering: Li-Ion long life battery pack (more than 5 hours of measurement)
- Operating temperature: -10 °C – +50 °C, 15°F-120°F
- EMC: CE tested
- Dimensions: 280 x 205 x 55 mm
- Weight: 2.5 kg
